 数控钻孔攻牙机

 数控钻孔攻牙机



☆外形尺寸:4100mm*1000mm*1400mm

☆有效行程:3000*300*200mm

☆机床重量:1500kg



☆钻孔范围:0.3-16


















机床描述

  一、数控钻孔攻牙机

  易上手:操作方便,学习起来没难度

  省人工:老工艺钻孔工人难找难管理,一人操作多台设备,实现机器代人。

  定位精度高:老式钻床没法保证多孔距工件定位精度,多米机械机床定位精度及重复定位精度准确。

  二、数控钻孔攻牙机结构分析

  1、控制系统

  采用高级数控系统,电驱采用高精度绝对值系列伺服电机驱动,配备RS232接口和彩色显示屏,中文操作界面,可现场/外部USB输入工件,操作简便,配备全数字高速手轮,使您的操作更方便快捷。

  2、钻削动力头

  钻削动力头采用伺服主轴电机,通过齿形同步带减速增加扭矩带动专用精密主轴,主轴采用前三后二式五列日本角接触轴承实现无级变速,使刀具更换快捷方便,进给为伺服电机和滚珠丝杆驱动。

  3、横梁立柱

  横梁、立柱、工作台,底座为钢结构,加工前经高温退火,半精加工后二次退火去除应力,然后再精加工,可保证机床精度稳定。

  4、TBI滚珠丝杆

  丝杆采用台湾上银滚珠丝杆,使用寿命长、转速高、高精度、高效率、摩擦小、较少的输入功率、无轴向间隙

  5、台湾上银导轨

  台湾上银导轨高精度设计,便于安装,四周皆有高刚性及超重负载能力,具有高精度运行平稳等优点


机床参数



项目/型号 DNC-3030DT 单位
机床外形尺寸(长X宽X高) 4100*1000*1400 mm
X轴行程(主轴左右移动) 3000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X3000,Y280 mm
最大承重 1500 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:4020,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

三色加蜂鸣LED信号灯

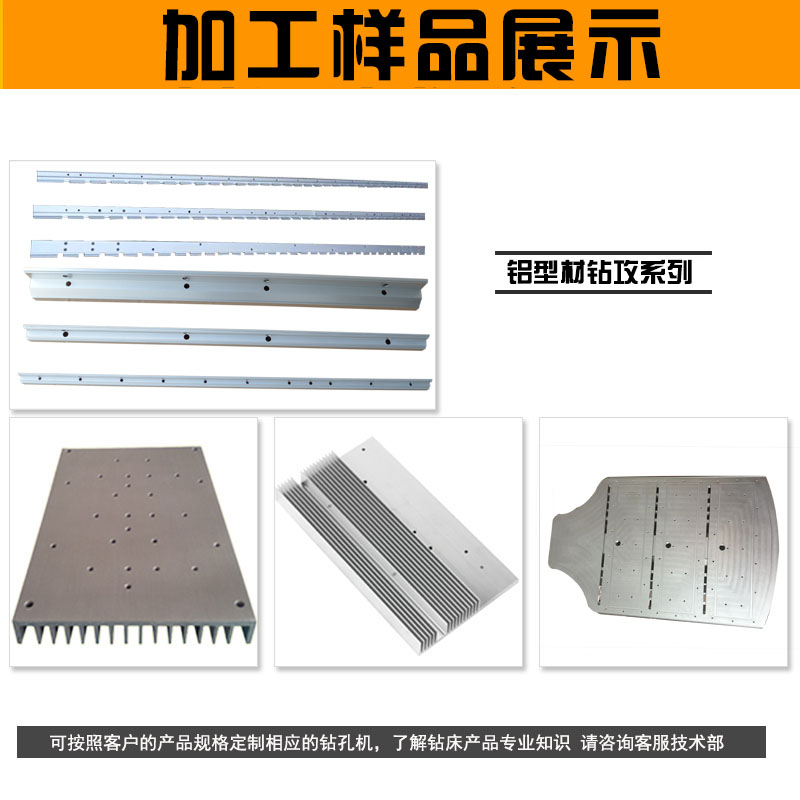

样品展示

数控钻孔攻牙机加工样品
