单轴钻孔机

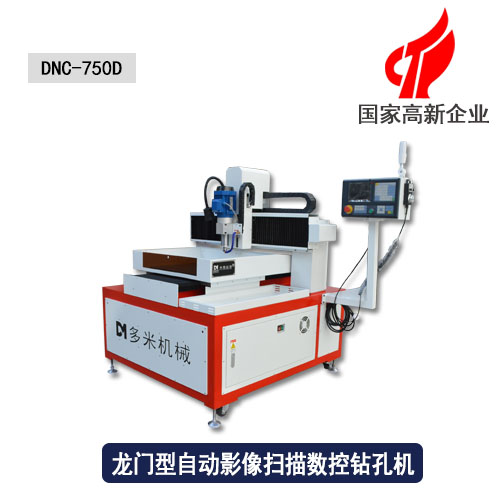

龙门钻孔机



☆外形尺寸:1900*1400*1500

☆有效行程:700*500*100



☆机床重量:500kg



☆钻孔范围:0.3-16(可订制)










一、设备描述

  750D龙门钻孔机是高速高效率,采用单轴数控系统控制,可随意编程,存贮多个加工程序;实现多段进刀、多段不同速度进给(不容易断钻头),实现完全数控操作。一人可同时操作10台机器,省人力。大幅度提高工作效率。不会攻歪孔,不会滑孔,也不会断丝攻,攻丝会自动退回,保证产品的损害率。数控编程控制主轴转动,精密度高,牙纹符合牙规检验流程,配合牙距,丝攻耐用寿命长。本机对加工的产品自动计数,可以自行设定编程,且有断丝攻钻头自动报警停止功能。

二、应用领域


  单头钻孔机适用于汽车或摩托车的车身、车架、底盘、连杆、发动机、气缸及各种机械零部件、机床工具、五金制品、金属管、齿轮、泵体、阀门、紧固件等零部件加工。针对于0.3-16mm孔径范围内的攻牙、攻丝都有着高精度、高效率的特性。



项目/型号 DNC-750D 单位
机床外形尺寸(长*宽*高) 1900*1400*1500 mm
主轴行程(主轴左右移动) 700 mm
主轴行程(主轴前后移动) 500 mm
主轴行程(主轴上下移动) 100 mm
主轴端面至工作台面距离 140 mm
工作台尺寸(长*宽) 长680,宽480 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-6000/0-24000 rpm/min
滚珠丝杆 2010(台湾原装进口) mm
线性导轨 20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
主轴快速进给 15000/15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

单轴钻孔机样品展示

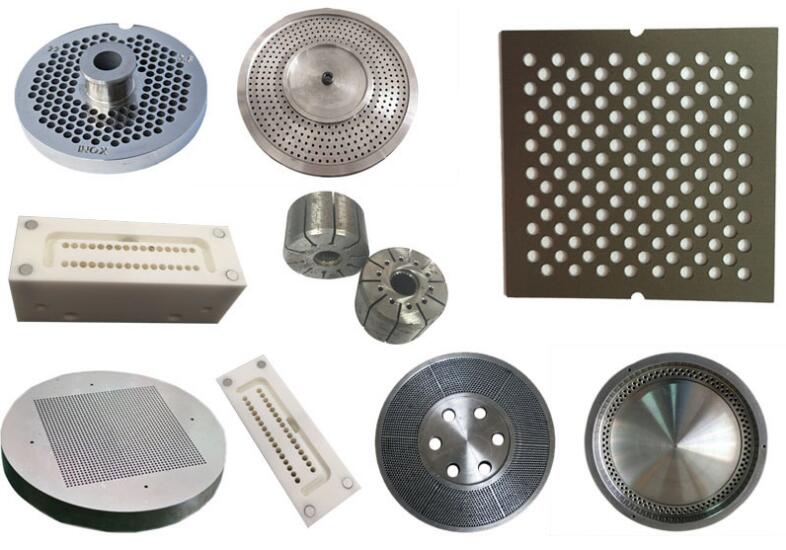

单轴钻孔机加工样品
