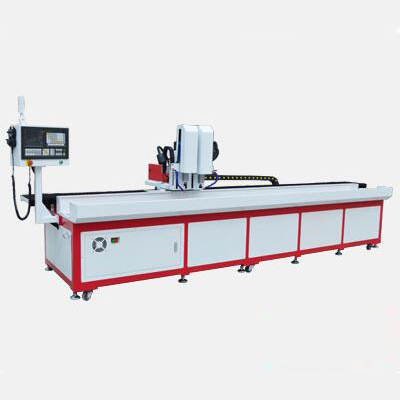

螺母钻孔机





螺母钻孔机



☆外形尺寸:4100*1000*1400mm



☆有效行程:3000*300*200mm



☆机床重量:1500kg



☆钻孔范围:0.3-16mm




螺母钻孔机产品描述



  螺母钻孔机3030DT定义为型材钻攻机。于功能上来说,3030DT螺母钻孔机可一机实现钻孔攻丝铣削多种功能,是简易的型材加工中心,但因其机床结构型式所限,3030DT攻丝机在铣削时比较适合于机床刚度要求不高、产品材料硬度稍低的铝产品切削,这也是为何定义为型材钻攻机。型材长度一般在3米以上,选择我们的螺母钻孔机也比较适合,因为机头轻,远距离移动时速度快,每分钟可移动15-18米左右,并且机床是敞开型 结构,方便上下料。可提高加工效率~

  产品特点

  (1)重复定位精准,切削速度快,生产效率高;

  (2)安全扭力简夹保证丝锥损伤少;通孔、盲孔丝锥不断,丝牙精度高;

  (3)工作活动范围大,较重的工件无需移动;

  (4)操作简单,重量轻、效率高、工作强度低,适合各种轻重作业。


螺母钻孔机参数



项目/型号 DNC-3030DT 单位
机床外形尺寸(长X宽X高) 4100*1000*1400 mm
X轴行程(主轴左右移动) 3000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X3000,Y280 mm
最大承重 100 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围: 0.3-16(可订制) mm
主轴转速 0-24000 rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:φ40*20/φ20*10/φ16*5台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机/伺服电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯



螺母钻孔机现场展现


螺母钻孔机
