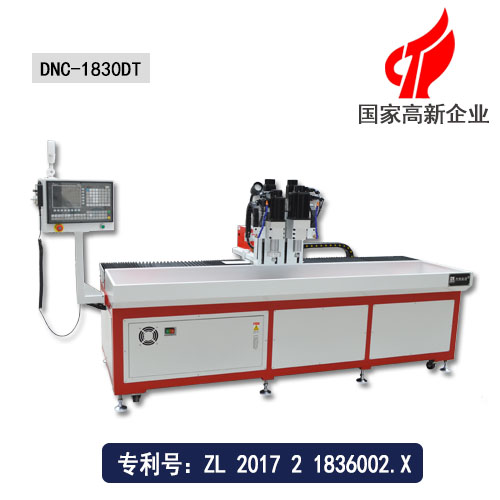

多工位自动钻孔攻丝机

多工位钻孔攻丝机

☆外形尺寸:3100*1000*1400

☆有效行程:1800*300*200mm

☆机床重量:1200kg



☆钻孔范围:0.3-16


















机床描述

  1、该款多工位全自动钻孔攻丝机外观小巧玲珑,精致美观,真正做到小而精的特点

  2、自带工业级加工中心系统,编程代码及操作流程做到了与国际通用

  3、使用高性能标准轴承使用寿命比普通轴承更持久

  4、使用纯手工“铲花”工艺

  5、采用国际12.9内六角螺丝,扭力扳手,均衡扭力定位,精度更高,更长久

  6、机床搭载工控多轴联动,可实现三维模式下的任何动作,不必再担心工件高低不同排列不规则的烦恼

  7、整机使用伺服电机做传动电机,在确保加工速度的情况下又增加了耐用及高精度的特点;

  8、配合台湾原产高速静音极线性导轨,导向精度高。

  9、主轴选取高精度自制主轴。也可搭载高速主轴,为解决不同材料的加工特点任意选配

  10、断钻头报警停止功能,在断钻头的情况下及时提醒让操作者更省心;

  11、设备整机配置人性化保护功能,让客户在误操作的情况下不会导致机床严重损坏

  12、设备独立工作,只需220v电压设备即可运行无忧,无需增加任何附加装配

  13、可根据客户需求非标定制,让客户拥有私人定制,私人专属体验。

机床参数



项目/型号 DNC-1830DT 单位
机床外形尺寸(长X宽X高) 3100*1000*1400 mm
X轴行程(主轴左右移动) 1800 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X2000,Y280 mm
最大承重 1200 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:3210,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯
