圆管数控钻孔机 |
|
☆外形尺寸：1600*800*1400
|
|
☆有效行程：1000*100*360
|
|
☆机床重量：1200kg
|
|
☆钻孔范围：0.3-16mm(可定制）
|
一、机床介绍

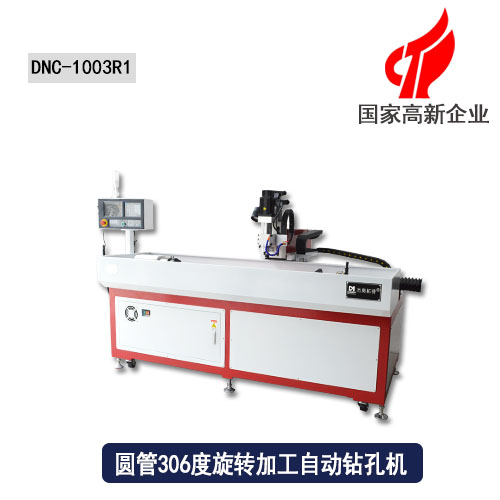

DNC-1003R圆管数控钻孔机是多米机械自主创新研发出来的一款新型四轴卧式数控铣床，可对圆管钢管自动钻孔，360度无间隙任意旋转，全自动定位，分度精度高。
二、应用领域

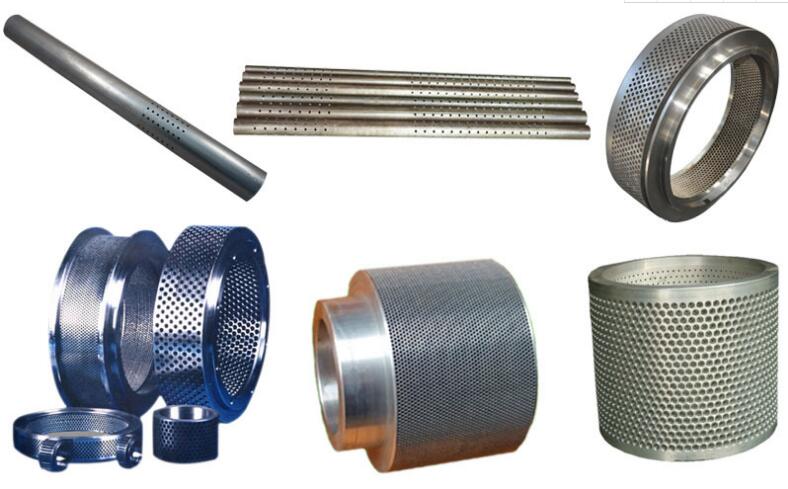

圆管数控钻孔机主要应用于模具环、汽车排汽管、材料PVC加工、食品机械用火管、家具铁管铝合金、健身器材、滚梳圆桶卷梳等各种圆管圆棒。全程自动进刀，所钻出来的孔径光洁无毛刺，深受客户好评。
三、技术支持
免费提供技术操作培训，操作简便
免费售后跟踪回访和设备机器维护，我厂会派出专业技术人员，为您解决问题
免费提供专业的行业意见和指导，排除您的后顾之忧
我司致力以质量、性能好为首要目标，本着以优质的售后服务为使命，诚信是赢得客户的根本，我们有条件有能力将诚信做到实处。欢迎各界人士来我司指导、洽谈
| 项目/型号 | DNC-1003R | 单位 |
| 机床外形尺寸（长X宽X 高） | 1600*800*1400 | mm |
| X轴行程（主轴左右移 动） | 1000 | mm |
| Z轴行程（主轴上下移动） | 100 | mm |
| A轴旋转角度 | 360 | 度 |
| 主轴端面至工作台面距 离 | 120 | mm |
| 工作台尺寸（长X宽） | X1000， Y280 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上宽13，下宽 20 | mm |
| 钻孔直径范围 | 0.3-16（可订制） | mm |
| 主轴转速 | 0-24000（可选配） | rpm/min |
| 滚珠丝杆) | X,Y,Z:1605（台湾原装进口） | mm |
| 线性导轨 | X,Y,Z:20*2（台湾原装 进口） | mm |
| 主轴电机 | 0.55/0.75/2.2 | kw |
| 快速进给 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重复定位精度 | ≤0.02 | mm |
| 系统分辩率 | 0.001 | mm |
| 系统程序存储量 | 约 10000 | 个 |
| 机床重量 | 约1200 | kg |
| 编程方式 | 手动编程，电脑编程兼 用 | |
| 编程传输方式 | USB | |
| 切削冷却 | 喷水式切削冷却系统 | |
| 系统外接信号控制 | 支持 | |
| 外接移动控制 | 手轮控制 | |
| 信号灯提示 | 三色加蜂鸣LED信号灯 |
