数控钻孔机加工中,突然出现X、Y、Z轴失控,如何处理


  数控钻孔机由于其稳定性强、精度高、效率高的性能特点被广泛应用于各种零件的批量加工中,为实现工厂自动化、降低企业成本做出了不可磨灭的贡献,可是再精密的设备也会有出现故障的现象,数控钻孔机也不例外,关键看我们怎么处理才能将损失降到最低,本文中讲述的是数控钻孔在加工的过程中,X轴、Y轴、Z轴突然失控时应如何处理。

  一、数控钻孔机加工过程中突然出现X轴、y轴、Z轴同时快速运动

  1、故障现象:数控钻孔机在加工过程中,突然出现X轴、Y轴、Z轴同时快速运动,导致机床碰撞,引起刀具与工件的损坏。

  2、故障分析:坐标轴突然失控的原因通常是由于位置环开环引起的。当某一轴出现以上问题时,一般是由于该伺服系统的位界测量系统故障引起的。但在本机床上,由于机床的所有轴同时出现问题,因此故障原因应与系统公共部分有关。考虑到机床的全部位置编码器均由统一的电源模块进行供电,如果电源模块的+5V不良,将导致系统的三轴位置环同时故障。

  3、故障检查:细测量机床的电源模块并与同类机床比较,该机床的+5V电源在空载时,电压正常。

  4、故障再分析:经过测量,连接负载后发现,该电源模块在输出电流为4A时,输出电压降到4.25V;输出电流为10A(额定输出)时,输出电压降到2V。但在正常的机床上,输出电流为10A(额定输出)时,输出电压仍然保持5V,由此确认本故障与电源模块有关。

  5、故障维修:直接更换电源模块后,机床恢复正常。

  6、故障维修记录登记:做好此次任务实施的机床故障维修记录登记。

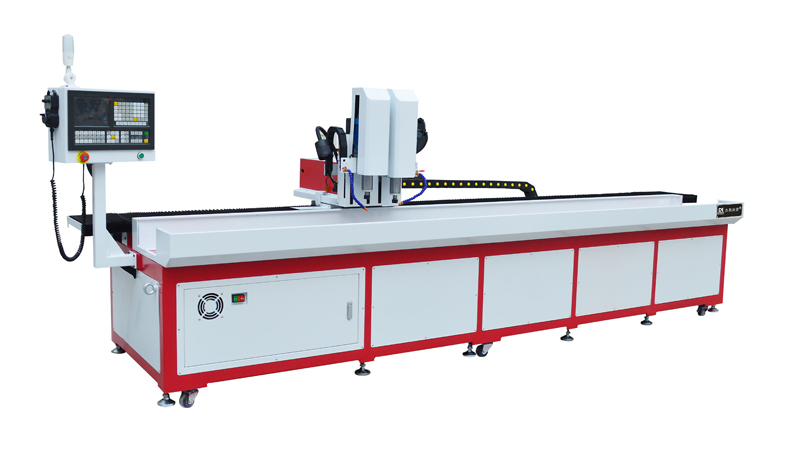

数控钻孔机

  二、数控钻孔机Y轴进给失控

  1、故障现象:某数控钻孔机出现Y轴进给失控,无论是点动还是程序进给,导轨一旦移动起来就不能停下,直到按下紧急停止为止。

  2、故障分析:根据数控系统位置控制基本原理,可以确定故障岀在X轴位置环上,并很可能是位置反馈信号丢失。这样,一旦数控装置给出进给量指令位置,反馈实际位置始终为零,位置误差始终不能消除,导致机床进给失控。拆下位置测量装置脉冲编码器进行检査,发现编码器灯丝已断,导致无反馈输入信号。

  3、处理结果:更换y轴编码器后,故障排除。

  4、故障维修记录登记,做好此次任务实施的机床故障维修记录登记。

      以上就是关于数控钻孔机X、Y、Z轴出现失控时给出的一个原因及解决方案,当然这类问题是比较复杂的了,最好由专业的技术人员来处理,所以小编建议大家在购买数控钻孔机的时候一定要选择一家实力较为雄厚的厂家,这样才能为我们提供更好的售后服务。
