自动钻孔机厂家:梯形螺纹怎么计算?

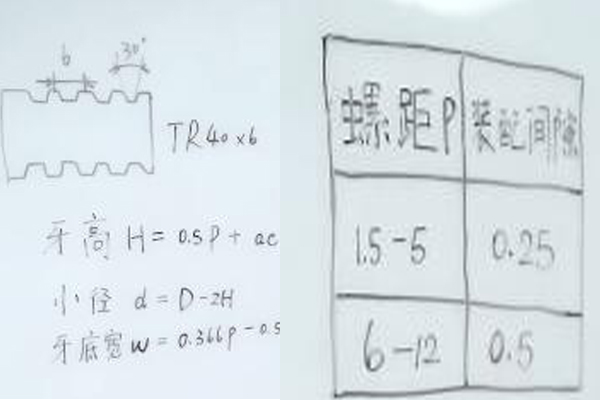

  梯形螺纹怎么计算?今天我们一起来看一看,首先TR代表梯形螺纹,40表示大径,6为6个螺距,角度为30,已经知大径为40,螺距为6,此时牙高H=0.5p+ac,其中ac表示装配间隙,接下来我们再来看小径d等于大径减去两倍的牙高,最后看一下牙底宽,W=-0.366p-0.536ac,同样ac表示装配间隙,那在这里我们可以看到螺距p和装配之间的关系是当螺距p为1.5-5时,装配间隙为0.25,当螺距p为6-12时,装配间隙为0.5。

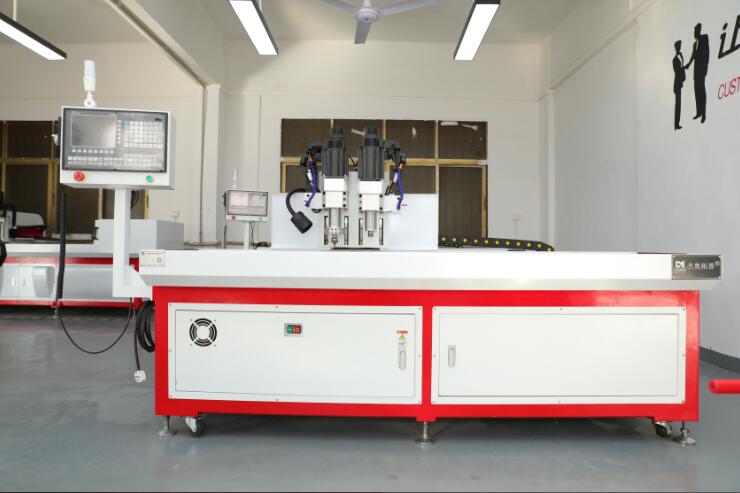

自动钻孔机
