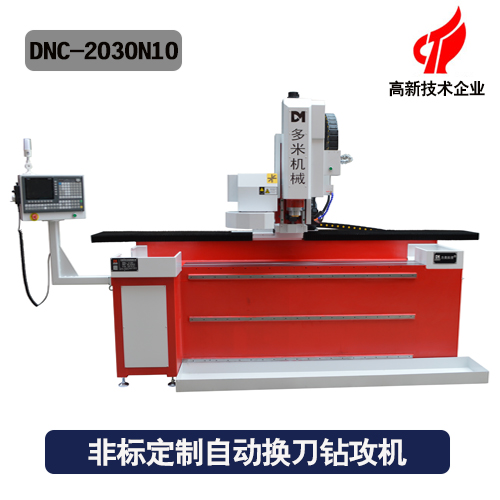

非标定制自动刀库钻攻机 |
|
☆外形尺寸：4500*2*2200
|
|
☆有效行程：2000*400*200mm
|
|
☆机床重量：2000kg
|
|
☆钻孔范围：1-16mm（可定制）
|
1、DNC-23030N10非标定制自动刀库钻攻机是一款多功能自动换刀数控钻孔、攻丝、轻铣铝材为辅的钻攻设备
2、床身经过结构强化处理，多次淬火，震动小，稳定性强
3、可选自带导轨式气动工装，装夹方便，产品切换装夹速度快，提高工作效率
4、配置主轴跟随式刀库，本机刀库可装10把刀具，伺服直连换刀动作，换刀便捷省时
5、机床经过美国进口(API)激光干涉仪检测、补偿修正误差，精度在0.03mm以内
| 项目/型号 | DNC-2030N8 | 单位 |
| 机床外形尺寸（长*宽* 高） | 4500*1200*2200 | mm |
| 有效加工行程 | X2000*Y400*Z200 | |
| 主轴行程（主轴左右移 动） | 2000 | mm |
| 主轴行程（主轴前后移动） | 400 | mm |
| 主轴行程（主轴上下移 动） | 200 | mm |
| 主轴端面至工作台面距 离 | 120 | mm |
| 钻孔直径范围 | 1-16 | mm |
| 最大承重 | 1500 | kg |
| 工作台尺寸 | 2000*280 | mm |
| 导轨平行度 | ≤0.01/1000 | mm |
| 导轨平面度 | ≤0.02/1000 | mm |
| 定位精度 | ≤0.03 | mm |
| 重复定位精度 | ≤0.03/1000 | mm |
| 主轴功率 | 5.5KW | KW |
| 主轴转速 | 0-6000 | rpm/min |
| 传动伺服电机功率 | X轴1.5kw/Y轴0.75kw/z轴1.2kw带刹车 | |
| 刀库 | 10把刀 | |
| 主轴锥度 | BT30 | |
| 电压 | 380V | |
| 定位精度 | ≤0.02/1000 | mm |
| 重复定位精度 | ≤0.02 | mm |
| 系统分辩率 | 0.001 | mm |
| 系统程序存储量 | 约 10000 | 个 |
| 机床重量 | 约2000 | kg |
| 编程方式 | 手动编程，电脑编程兼 用 | |
| 编程传输方式 | USB | |
| 切削冷却 | 喷水式切削冷却系统 | |
| 系统外接信号控制 | 支持 | |
| 外接移动控制 | 手轮控制 | |
| 信号灯提示 | 三色加蜂鸣LED信号灯 |
