非标定制自动换刀小孔钻孔机 |
|
☆外形尺寸：3200 mm*1500mm*1700mm |
|
☆加工行程：A轴 200mm、 X轴2000mm、Y轴400 |
|
☆机床重量：约1.5T
|
|
☆钻孔直径范围：0.1-3mm
|
| ☆重复定位精度：0.2mm/1000mm |

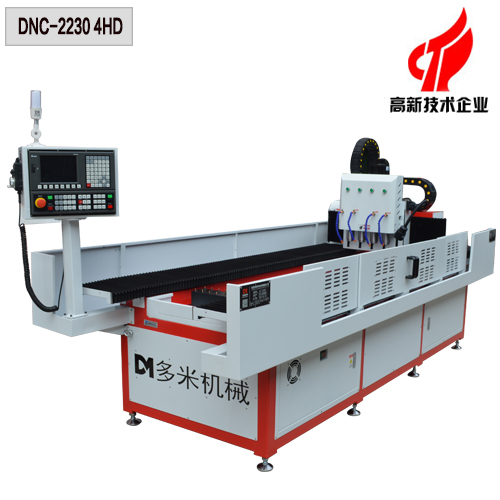

这款型号为DNC-2230 4HD的自动换刀小孔钻孔机，广泛应用于铝边框喇叭孔、筛板孔、电路板设备配件孔等。是客户跟我们的工程师根据客户需求，跟客户反复多次沟通后非标定制的一款新机型，机头配置了4个高转速小孔主轴，转速60000转，每秒可同时打8个孔，是小孔钻孔机钻孔速度的又一个新突破，伺服电机、台湾上银导轨丝杆、底座高强度焊接回火解除应力，高精度CNC三次加工等确保高精度钻孔，令钻出来的每个孔几乎光洁无毛刺且小钻头不易断，深受有高精度小孔钻孔需求客户的强烈欢迎。
|
机器型号 Model |
DNC-2230 4HD |
|
|
行程(ROUTE) |
X轴 (X AXIS) |
2000mm(可定制尺寸范围 Customization range 1～15m） |
|
Y轴 (Y AXIS) |
400mm(可定制尺寸范围 Customization range 0.3～0.5m） |
|
|
Z轴 (Z AXIS) |
200mm |
|
|
主轴(SPINDLE) |
转速 (speed) |
3000rpm～60000rpm(可根据加工要求选配 Can be choose base on requirements Can be choose base on requirements） |
|
锥孔 (taper) |
其它 |
|
|
功率 (power) |
2.2kw（根据加工要求选配 Can be choose base on requirements Can be choose base on requirements） |
|
|
移动速度(MOVING SPEED) |
X轴 (X AXIS) |
60m/min |
|
Y轴 Y AXIS) |
28m/min |
|
|
Z轴 (Z AXIS) |
28m/min |
|
|
精度(Position) |
导轨平行度 |
≤0.01mm/1000mm |
|
导轨平面度 |
≤0.02mm/1000mm |
|
|
定位精度 |
≤0.03mm |
|
|
重复定位精度 |
重复定位精度 ：≤0.02mm/1000mm |
|
|
反向间隙（镭射补偿前） |
0.02mm |
|
|
工作台尺寸(Working table size) |
2000mm*400mm |
|
|
钻孔攻丝直径范围(Drilling tapping diameter range) |
0.2～2mm |
|
|
编程方式(Program type) |
CAD图档导入/图表编程/手动编程/电脑编程 |
|
|
系统程序存储量(system program memory) |
约10000 pcs |
|
|
系统外接信号控制(system external signal control) |
支持 (support) |
|
|
机床重量(Weight) |
约1.5T |
|
|
占地面积(Area) |
3200mm*1500mm*1700mm |
|
