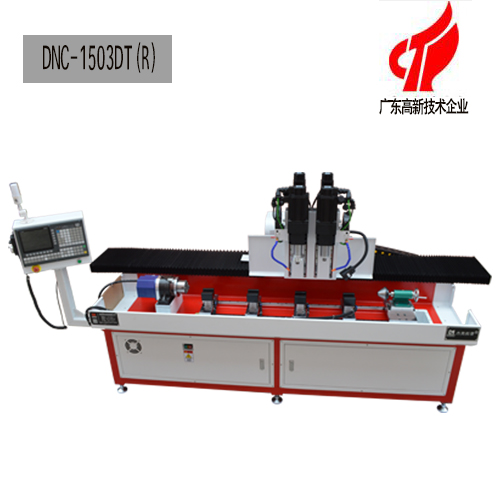

方管圆管热熔钻攻机

 非标定制方管圆管热熔钻攻机



☆外形尺寸:2500mm*1500mm*1700mm

☆有效行程:1500*200*360mm

☆机床重量:1500KG



☆钻孔范围:1-16mm


















机床描述

DNC-1503DT(R)方管圆管热熔钻攻机主要应用于4mm以下薄方管、圆管类工件的热熔钻孔攻丝,无屑钻孔,自成成套,无需拉铆螺母,自动翻转多角度加工。


机床参数




机器型号 Model

DNC-1503DT(R)

行程(ROUTE)

X 轴 ( X AXIS)

2500mm(可定制尺寸范围 Customization range 1~15m)

A轴 ( A AXIS)

360mm(可定制尺寸范围 Customization range 0.3~0.5m)

Z轴 (Z AXIS)

200mm

主轴(SPINDLE)

转速 (speed)

0rpm~3000rpm(可根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

锥孔 (taper)

ER20

功率 (power)

2.4kw(根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

移动速度(MOVING SPEED) X /Y/Z

28m/min

重复定位精度(Repeating position)

±0.01mm

工作台尺寸(Working table size)

600mm*280mm

钻孔攻丝直径范围(Drilling tapping diameter range)

1~16mm

编程方式(Program type)

CAD图档导入/图表编程/手动编程/电脑编程
Import CAD file/chart program/Manual program/Computer program

系统程序存储量(system program memory)

约10000 pcs

系统外接信号控制(system external signal control)

支持 (support)

机床重量(Weight)

约1500kg

占地面积(Area)

2500mm*1500mm*1700mm



加工视频
