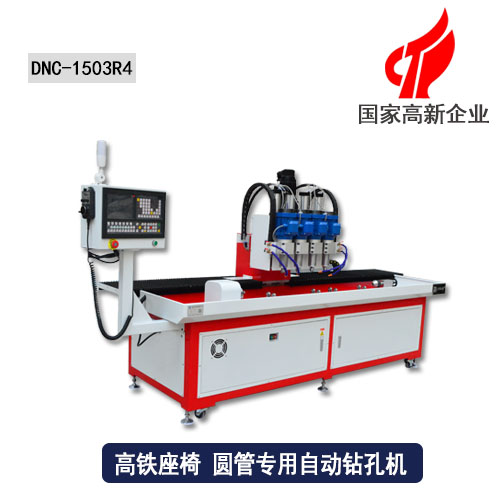

多钻头钻孔机
|
|
☆外形尺寸：3200*1000*1400mm |
|
☆有效行程：1500*360度*100mm
|
|
☆机床重量：1200kg
|
|
☆钻孔范围：0.3-16mm
|
1、多米机械的这款多钻头钻孔机配置了四个主轴，因此又称之为四主轴钻孔机。加工行程为500*360度*100mm，属大行程钻孔设备。
2、该机床主要应用于圆管钢管自动钻孔，360度无间隙任意旋转，全自动定位，分度精度高 。
3、采用台湾进口高性能伺服电机，最大程度的发挥电机性能，机器运行更加平稳，噪音更低，发热更低!
4、电机主轴完全采用高速轴承技术，转速更高，噪音更低，功率更大，动力性能以及稳定性足以满足各种高速加工的需求!
5、采用精密高速线性导轨和高精度的P3级研磨滚珠丝杠。确保产品的加工精度
6、设备具有X、Y、Z轴限位功能，工人误操作时不会损坏机器;
| 项目/型号 | DNC- 1503R4 | 单位 |
| 机床外形尺寸（长X宽X 高） | 3200*1000*1400 | mm |
| X轴行程（主轴左右移动） | 1500 | mm |
| Z轴行程（主轴上下移动） | 100 | mm |
| A轴旋转角度 | 360 | 度 |
| 主轴端面至工作台面距离 | 120 | mm |
| 工作台尺寸（长X宽） | X1500， Y280 | mm |
| 最大承重 | 60 | kg |
| T形槽尺寸 | 上宽13，下宽 20 | mm |
| 钻孔直径范围 | 0.3-16（可订制） | mm |
| 主轴转速 | 0-24000（可选配 ） | rpm/min |
| 滚珠丝杆 | X：2010 Z:1605（台湾原装进口） | mm |
| 线性导轨 | X,Z:20*2（台湾原装 进口） | mm |
| 主轴电机 | 0.55/0.75/2.2 | kw |
| 快速进给 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重复定位精度 | ≤0.02 | mm |
| 系统分辩率 | 0.001 | mm |
| 系统程序存储量 | 约 10000 | 个 |
| 机床重量 | 约1200 | kg |
| 编程方式 | 手动编程，电脑编程兼 用 | |
| 编程传输方式 | USB | |
| 切削冷却 | 喷水式切削冷却系统 | |
| 系统外接信号控制 | 支持 | |
| 外接移动控制 | 手轮控制 | |
| 信号灯提示 | 三色加蜂鸣LED信号灯 |
