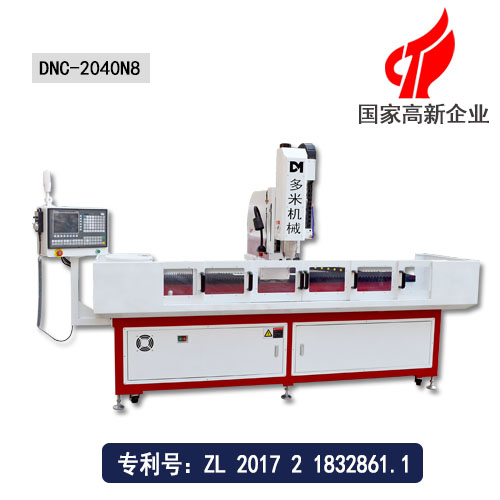

自动换刀铝型材钻孔机

 钻攻铣一体机



☆外形尺寸:3500*1500*2000mm

☆有效行程:2000*400*200mm



☆机床重量:1300kg



☆钻孔范围:1-14


















机床描述

       一、机床介绍


  大行程自动钻攻铣一体机是本公司新产品,通过技术工程研发而成。多功能数控设备,有着高效率、定位精准的高端机加工设备,机床配置8把刀,编程方式采用手动编程或者电脑编程的方式,重量大约1300公斤可承重80公斤工件进行加工。


  二、机床主要部件解析

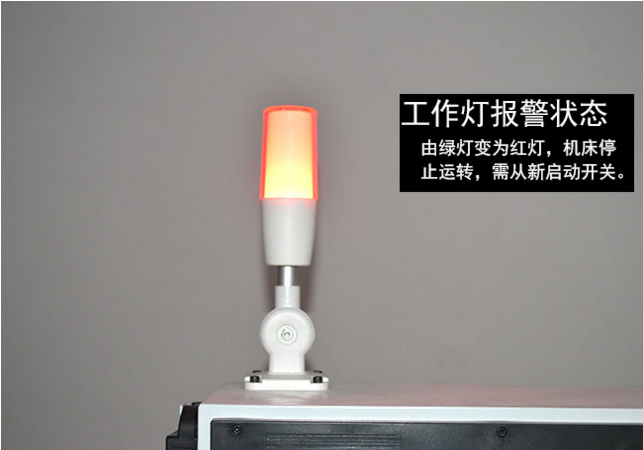

  1、报警工作灯



  ■ 放光部分清晰易辨识,不亮灯时,外壳呈灰白色,避免因环境光引起的错误指示,大大提高了远距离的可视性能

  ■ 材料采用高韧性的PC+ABS,坚固且耐用的外壳可耐受恶劣环境,长达数十年不发黄、变形。信号光源采用优质三色LED灯珠,使用寿命长达10万个小时以上。

  ■ 可折叠式底座设计,高端大气,只需一个按钮,轻松实现0到90度的安装方式,适合更多安装环境,方便运输和维护。

  ■ 声光分离式设计,独立控制,采用高品质蜂鸣盖,信号传达无障碍,更显高端大气。

  ■ 报警工作灯结合多米智能报警系统,加工过程中如出现断钻头等异常状况,可自动停止加工,确保您加工放心、操作安心。

机床报警灯

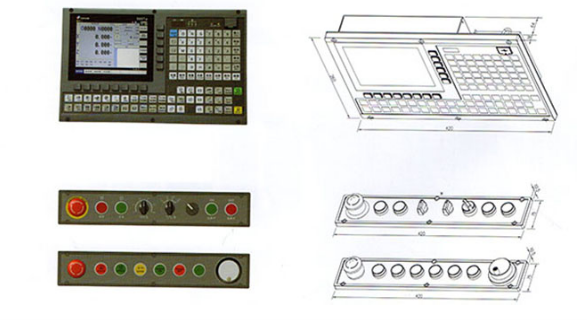

     2、CNC数控系统



  ■ 在自动钻攻铣一体机的组成部分中体现自动化的是CNC数控系统,现在很多数控系统的配备与技术特点都是大同小异,本司的数控系统现在都已经升级了。

  ■ 全新外观造型设计,最大可控制5轴,最小指令单位0.1um。具备示教编程等功能,支撑我司自动钻攻铣一体机的钻孔攻丝等复合加工所需系统。主要的技术特点:全新外观,人性化设计的理念。8.4彩色LCD,全新外观造型设计。14个独立式软功能按键,操作便捷。具有示教编程、手动试切、调试向导等多功能,编程调试简单高效,简易的操作面板适合生手。具备很多控制功能,车、铣加工等无所不能。具有附加面板快速连接口,简化装配链接,支持并行PLC轴控功能。也支持无限次限时停机设置,可自由适配决对式、增量式伺服驱动装置。

  ■ 自动钻攻铣一体机的数控需要精准度与质量都是高要求的,数控就相当于人的大脑,如果大脑出现问题了,那自动钻孔机的操作与精度都会出现相应问题。

多米机械数控系统

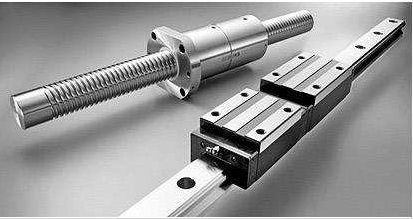

  3、全新滚珠丝杠与滑轨



  ■ 多米的数控钻床采用台湾上银滑轨,质量上乘,精度高。丝杆方面也选择台湾进口滚珠丝杆,整机采用线轨传动,重复定位精度可达0.02mm,基本全部适用于目前市面上所有的机加工产品精度要求

机床滑轨

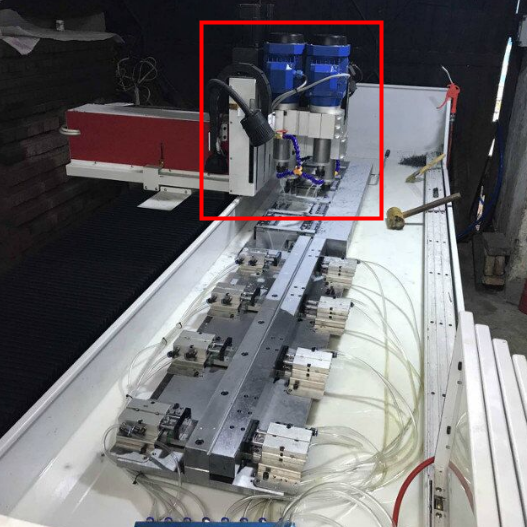

  4、机床主轴



  ■ 适应性强,伺服电机,可以很方便地调整加工螺纹的直径,螺距及行程

  ■ 不断响应用户对钻孔加工的高速化 ,钻削动力头,高速及多次进给随意切换

  ■ 由于刀具进给与旋转是同步进行,因此很薄或很软的材料也能被有效地加工

  ■ 行程长,附件种类多,可以方便地将单机头、双机头主轴加装多机头主轴,能同时满足用户小批量和大批量生产需要,多工序高效率加工。

  ■ 伺服马达、进口丝杆导轨带动切削力,性能价格比卓越的钻削装置,根据加工条件可以从丰富的机种中选择最适合的型号

  ■ 底座型结构的高精度,高刚性钻削装置,主轴电动机采用了高性能,高功率的伺服电动机,具有多种转速可调可选的方便性。

机床主轴

  5、机床拖链



  ■ 精选优良原材料,精密加工耐磨耐热,机械强度高,性能稳定,使用寿命长

  ■ 精密模具加工成型,增强尼龙拖链,更牢固,不易损坏


  6、机床机座



  ■ 多米所售机床机座加厚加固,材质为全新耐用不锈钢材。

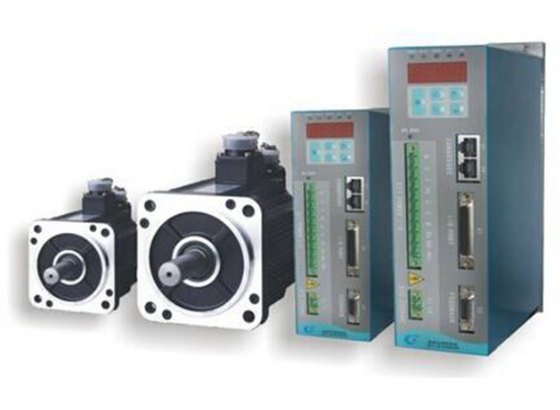

  7、伺服电机



  支持20位的高分辨率编码器,满足机器设备高精度定位控制及平稳低速运转的应用需求;

  ■ 优异的高速性能表现:速度响应带宽为1000Hz,命令整定时间可达1ms以下;

  ■ 空载情况下,额定转速-3000r/min至3000r/min加速时间只需7ms;

  ■ 高灵活的PR编程功能,全死循环控制,2组自动共振抑制功能+一组手动共振抑制;

  ■ 内置摩擦力补偿,对上位机功能的互补。


加床加工视频
